【新製品案内】見やすさ・使いやすさを追求した歪検査器「LSM-V50」

2026.09.08NEW

歪検査器の新世代モデル「LSM-V50」は、2026年4月に販売を開始しました。

ガラスやプラスチック製品は、加熱・成形などの製造工程で内部に残留応力が生じ、それが「歪（ひずみ）」として残ることがあります。歪は光学特性や強度に影響する場合があるため、製造現場ではその状態を確認することが重要です。

LSM-V50は、従来機「LSM-4401LE」で寄せられた「もっと見やすく」「長尺物や重量物も検査しやすく」「もっと軽く動かしやすく」といった声をもとに、光源・構造・設置自由度を見直した目視タイプの歪検査器です。

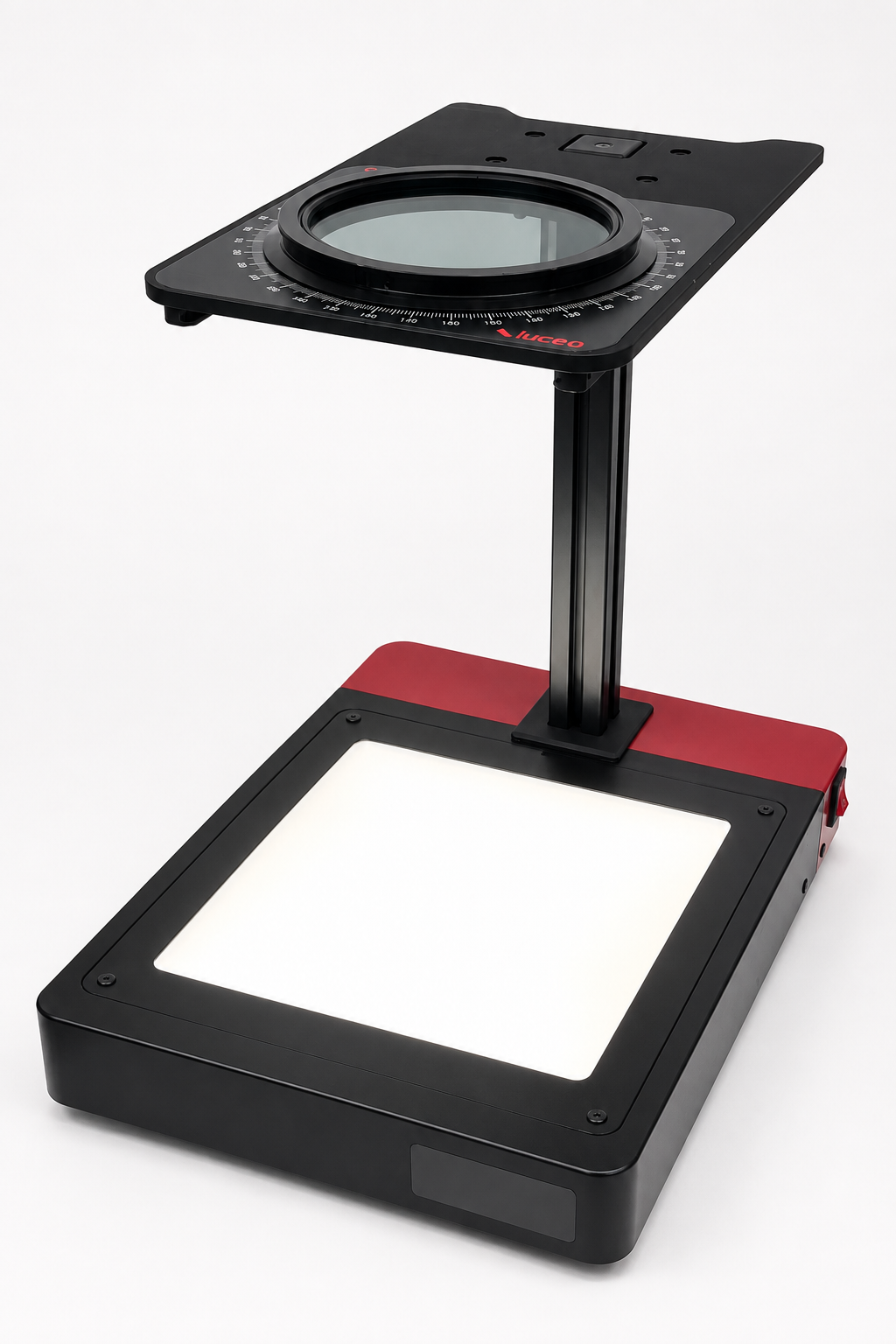

　　　　歪検査器 LSM-V50

■ LSM-V50 開発のポイント

従来機は縦置きでの使用が基本で、測定する試料の大きさや形状によっては配置に制約がありました。また、本体重量が約12kgあり、設置場所を変更する際の負担も課題の一つでした。

LSM-V50では、視認性だけでなく、現場での取り回しやすさまで含めて改善しています。

1.新光源方式の採用で、明るく均一な観察環境へ

光源構造を見直し、新たな方式を採用しました。従来機で課題となっていた観察範囲の輝度ムラを大幅に低減し、歪の境界や色の変化をより鮮明に確認できます。

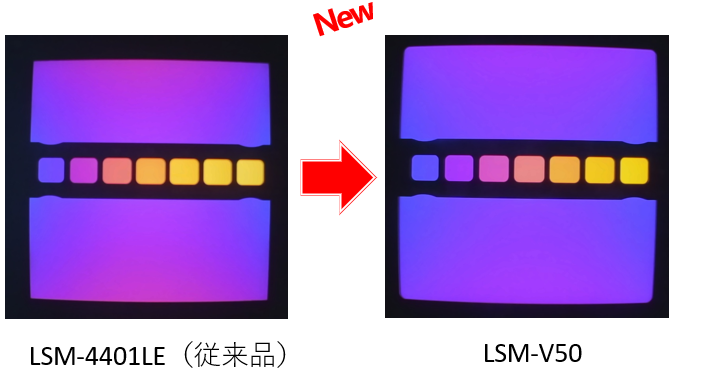

　　　　　　LSM-4401LE（従来品）とLSM-V50の観察例

2.長尺物・大型サンプルにも対応しやすい柔軟なレイアウト

標準仕様の試料高さは53mm～288mm。さらに、オプションの支柱延長部品を使用することで、400mm～638mmの高さに対応できます。従来は特注対応が必要だった支柱延長を、より簡単に行えるようにしました。

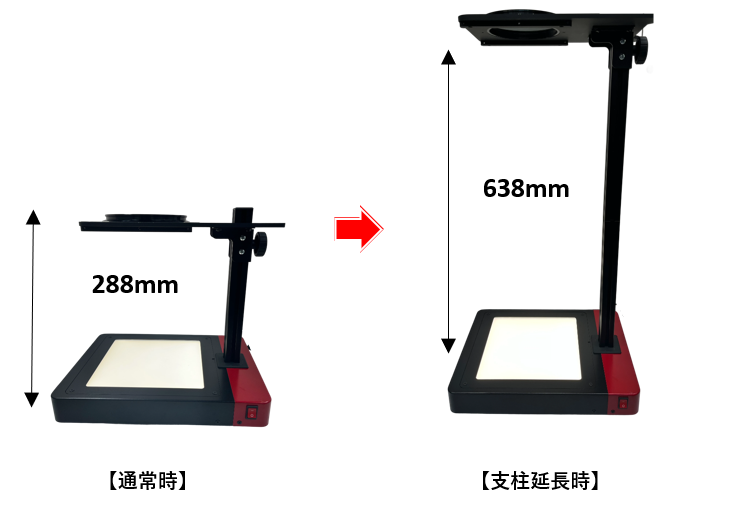

　　　　　　　　　標準仕様と支柱延長時のイメージ

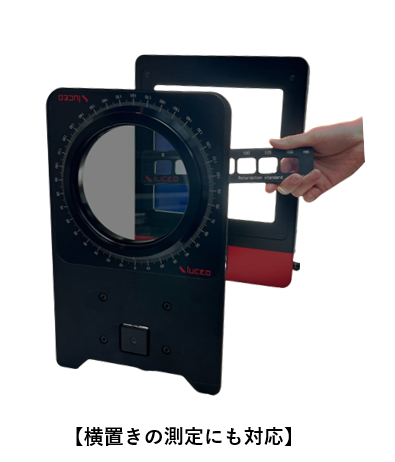

また、通常の縦置きだけでなく横置きでの使用にも対応しています。長尺物や重量物など、従来の配置では観察しにくかった試料にも柔軟に対応でき、検査ラインや作業台の状況に合わせて設置方法を選べます。

3.歪標準板を付属。比較評価をすぐに始められる

LSM-V50には、校正や比較評価に使用できる「歪標準板（Retardation standard）」を標準で付属しています。0、25、50、75、100、125、150nmの段階を確認でき、日常的な状態確認や検査時の比較に活用いただけます。

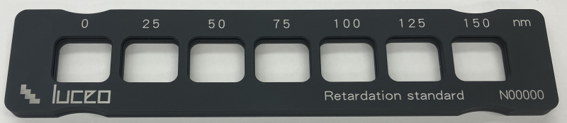

付属の歪標準板（Retardation standard）

4.約12kgから約6kgへ。重量を約半分に軽量化

従来機LSM-4401LEの本体重量は約12kgでしたが、LSM-V50は約6kgまで軽量化しました。検査場所の変更や作業台上での移動など、日々の取り扱い負担を軽減します。

必要な場所へ持ち運びやすいことも、LSM-V50の使いやすさの一つです。
