テスト１_波長板 HI-RETAX / RETAX
～波長フィルムをガラス基板で挟んだ波長板～
波長フィルム製造から一貫生産
カスタム（特注）品に対応可能
お客様のご希望に合った高性能な波長板を１枚から提供
波長板とは
リタックスシリーズは、直線偏光を入射させると、特定の位相差が得られる波長板です。複屈折性を持たせた樹脂フィルムを光学特性が優れた光学硝子基板の間に挟み接着しています。特定波長用から広帯域波長用まで取り揃えています。
波長板の機能

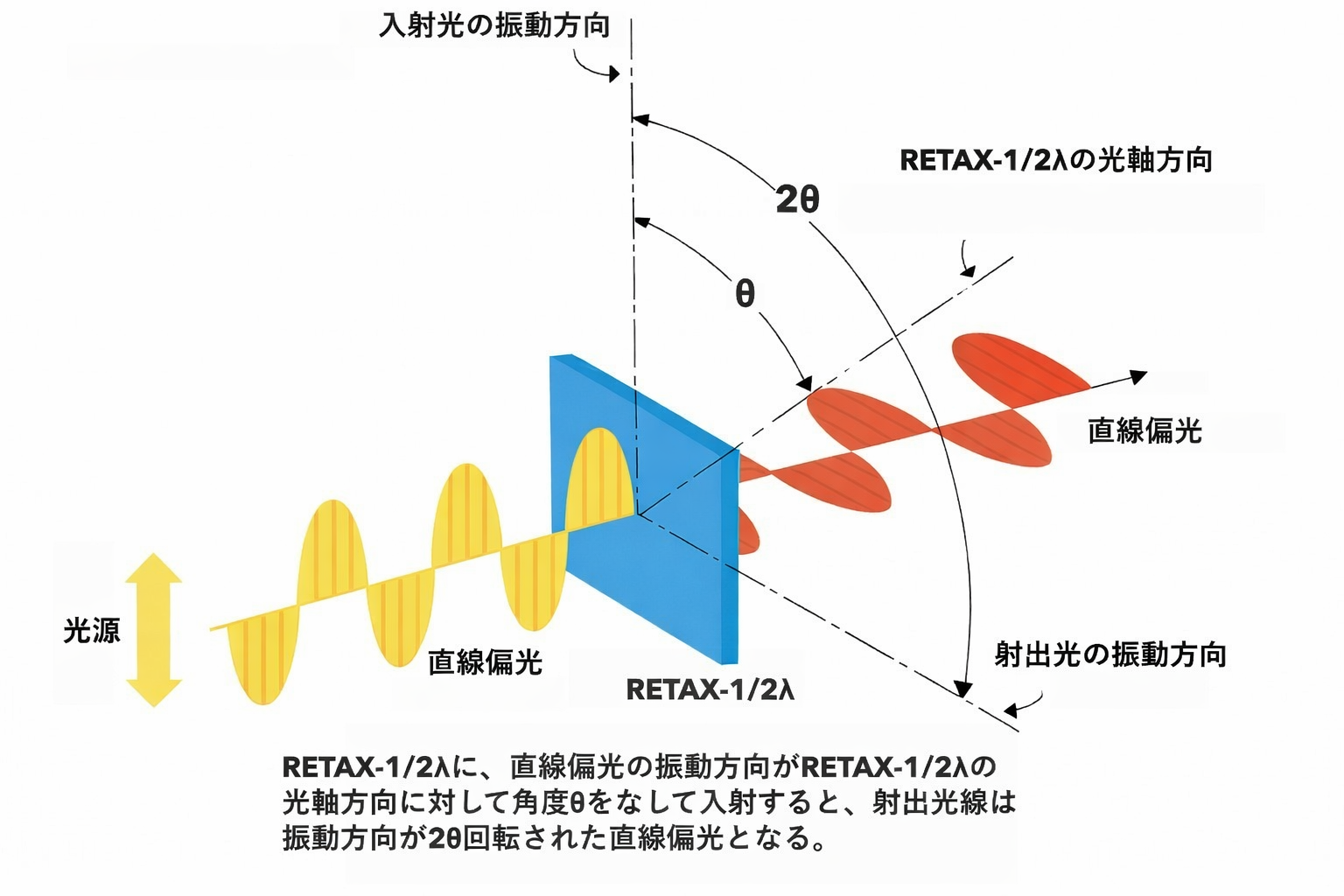

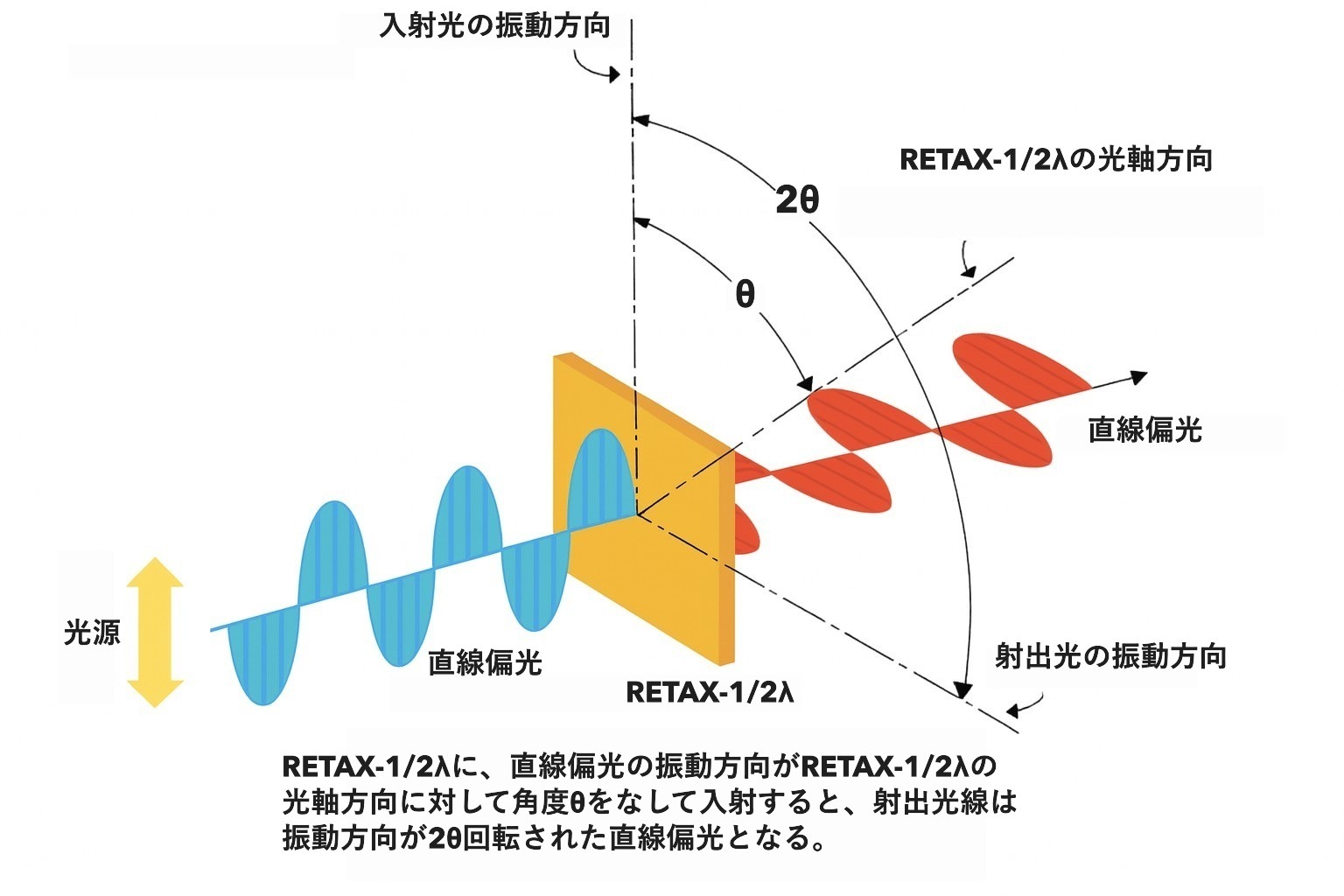

1/2 波長板
1/2 波長板は、入射光線に対して 1/2 の位相差が得られる波長板です。直線偏光を 1/2 波長板の光軸に対して角度θで入射すると、振動方向が 2θ回転した直線偏光になって出射されます。そのため、直線偏光を光軸に対して45°で入射させると、入射光の振動方向が 90°回転した直線偏光となります。

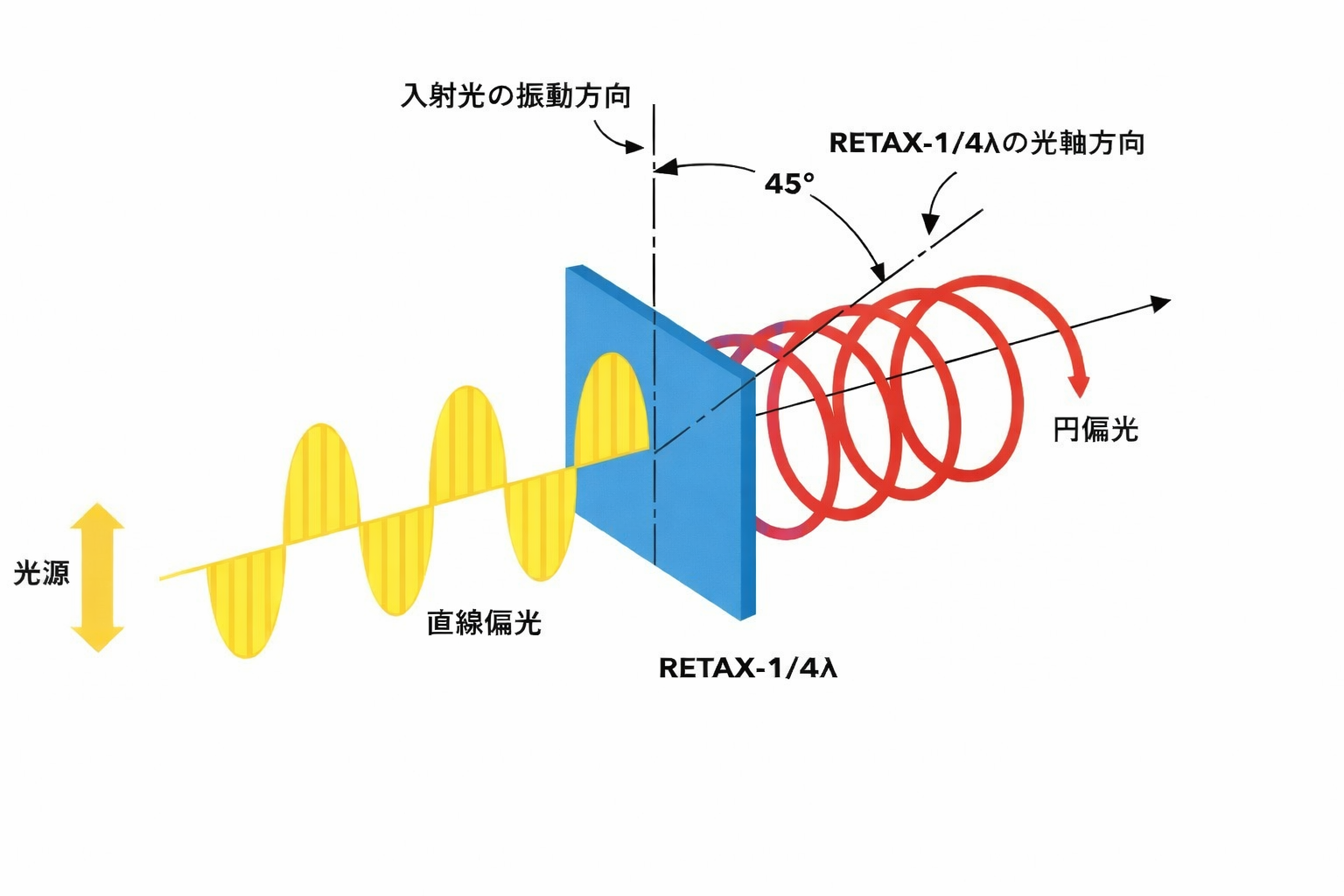

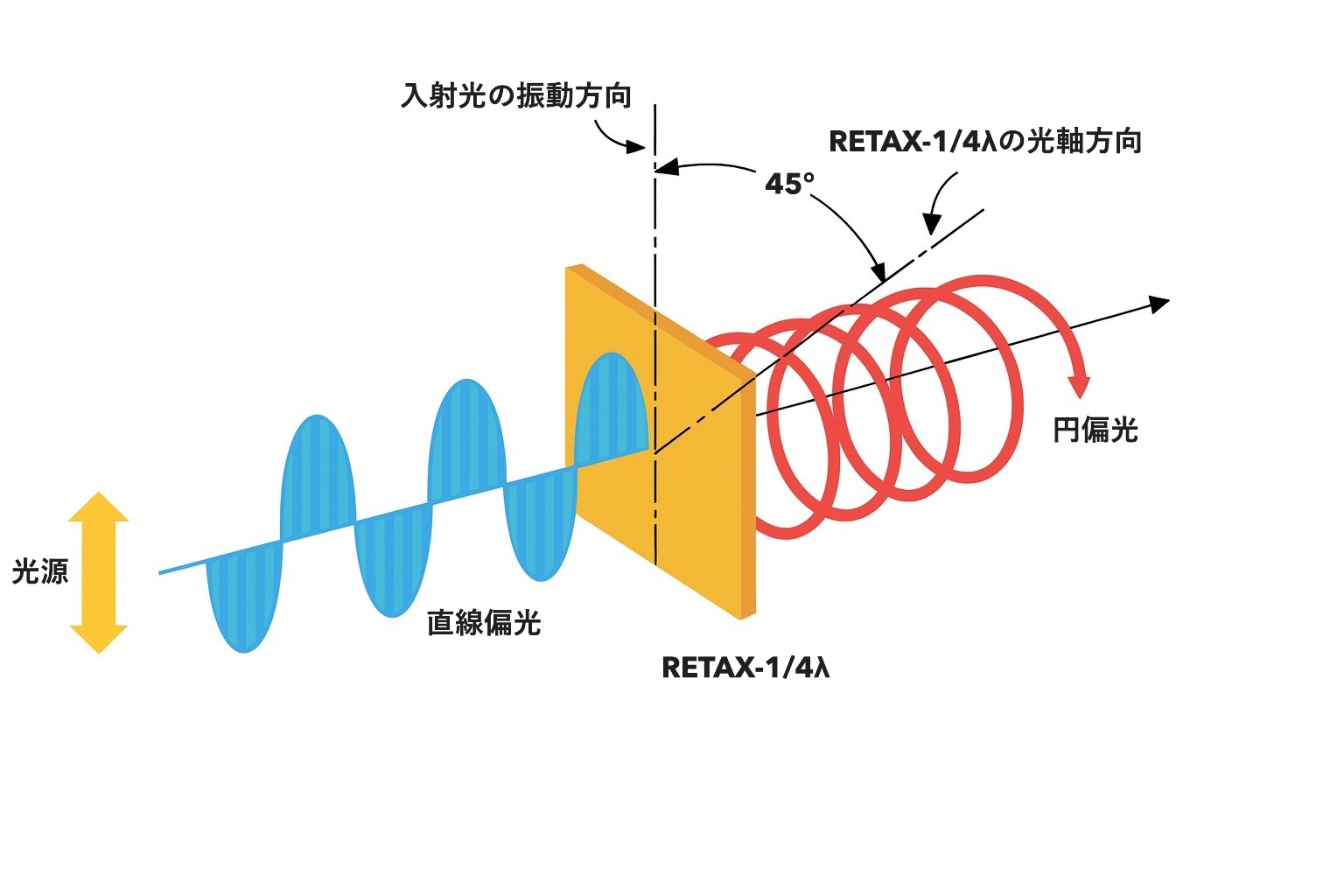

1/4 波長板
1/4 波長板は、入射光線に対して 1/4 の位相差が得られる波長板です。偏光板と組み合せることで円偏光板となります。円偏光板は、入射光線を円偏光の光線として反射面に入射させて、再びこの円偏光板に入射させた場合、反射光線を透過させずに遮断するアイソレーター機能を持っています。
使用例
製品一覧
HI-RETAX
（ハイリタックス）
ハイリタックスは、耐熱性のある複屈折性を持たせた樹脂フィルムを光学 特性が優れた硝子基板の間に挟み接着した波長板です。
高温（約 70℃）でも位相差変化がほとんどなく、配向性に優れ、面内位 相差が安定しています。
また、偏光観察による鋭敏色板の干渉色は、水晶 波長板や雲母波長板と変わらない色味が得られます。
| 品番 | 硝子基板 | 外形 （mm） |
厚さ （mm） |
位相差 （nm） |
特徴 |
|---|---|---|---|---|---|
| HI-RETAX-1/4λ | BK7 | φ10/φ20/φ30 | 2 | ±10 | HI-RETAX-1/4λは、入射光線に対する1/4波長板です。 1/4波長板は直線偏光板と組み合わせることにより円偏光線となります。RETAXに比べ配向性などの性能が向上しています。 |
| HI-RETAX-1/2λ | BK7 | φ10/φ20/φ30 | 2 | ±10 | HI-RETAX-1/2λは、入射光線に対する1/2波長板です。 1/2波長板は主に入射光線の振動方向を90°回転させる目的に使用されます。RETAXに比べ配向性などの性能が向上しています。 |
| HI-RETAX-1λ | BK7 | φ10/φ20/φ30 | 2 | 530nm±5 | 直線偏光を入射すると特定の波長域においてほぼ1λの位相差になる波長位相板です（別名：鋭敏色板）。 |
偏光板(POLAX)と波長板(HI-RETAX)を組み合わせた円偏光板も製作が可能です。
上記の性能以外のものでも、お応えできます。まずはご相談下さい。
サイズは、インチサイズも対応致します。
RETAX
（リタックス）
リタックスは、複屈折性を持たせた
樹脂フィルムを光学特性が優れた硝子基板の間に挟み接着した単一波長板です。
| 品番 | 硝子基板 | 外形 （mm） |
厚さ （mm） |
位相差 （nm） |
特徴 |
|---|---|---|---|---|---|
| RETAX-1/4λ | BK7 | φ10/φ20/φ30 | 2 | ±10 | RETAX-1/4λは、入射光線に対する1/4波長板です。 1/4波長板は直線偏光板と組み合わせることにより円偏光線となります。 |
| RETAX-1/2λ | BK7 | φ10/φ20/φ30 | 2 | ±10 | RETAX-1/2λは、入射光線に対する1/2波長板です。 1/2波長板は主に入射光線の振動方向を90°回転させる目的に使用されます。 |
| RETAX-1λ | BK7 | φ10/φ20/φ30 | 2 | 530nm±5 |
※現在お取り扱いをしていません。RETAX-1λは、波長530nmに対する1波長板で、鋭敏色板とも 呼ばれます。直交位に組み合わされた2枚の偏光板の間に1波長板を 入れると、干渉色として鮮やかな青紫色が得られます。 |
偏光板(POLAX)と波長板(HI-RETAX)を組み合わせた円偏光板も製作が可能です。
上記の性能以外のものでも、お応えできます。まずはご相談下さい。
サイズはインチサイズも対応致します。
カスタム品
・２種類の波長板からご選択ください。
| 製品名 | RETAX | HI-RETAX |
| 最大サイズ (繋目なし) |
位相差: 約140nm φ140mm □140mm (光学軸が辺に平行） 位相差：約530nm φ30mm □30mm （光学軸が辺に平行） |
位相差:約 140nm φ100mm □100mm (光学軸が辺に平行) 位相差: 約530nm φ60mm □60mm (光学軸が辺に平行) |
| 厚さ | サイズ：～φ60 厚さ：約1mm or more サイズ：φ60～φ140 厚さ：約2mm or more |
サイズ:～φ100 厚さ：約 2mm以上 |
| 価格 | HI-RETAXより低価格 (価格を優先する場合に推奨) |
RETAXより価格は高い （性能・均一性を優先する場合に推奨） |
| 耐熱温度 | 約40℃ | 約70℃ (推奨) |
| 位相差公差 | ±1nm以内（φ30mm, 位相約140nm） ±4nm以内（φ30mm, 位相約530nm） |
±1nm以内（φ30mm, 位相約140nm） ±4nm以内（φ30mm, 位相約530nm） |
|
平行度 面精度 |
φ30×2t製品の場合 平行度3分以内 (特注：30秒以内) |
φ30×2t製品の場合 平行度3分以内 (特注： 30秒以内) |
|
色味 （偏光下） |
水晶波長板や雲母波長板と異なります。 |
推奨：水晶波長板や雲母波長板に近いです。 |
※位相差や光学軸方向（角物の場合）により、対応可能なサイズと厚さは変更されます。
※標準製品だけでなく、カスタム品も１枚から提供可能です。
※コーティング仕様、サイズや形状のカスタム品も対応可能です。
